Schéma installation poêle à bois : emplacement & sécurité

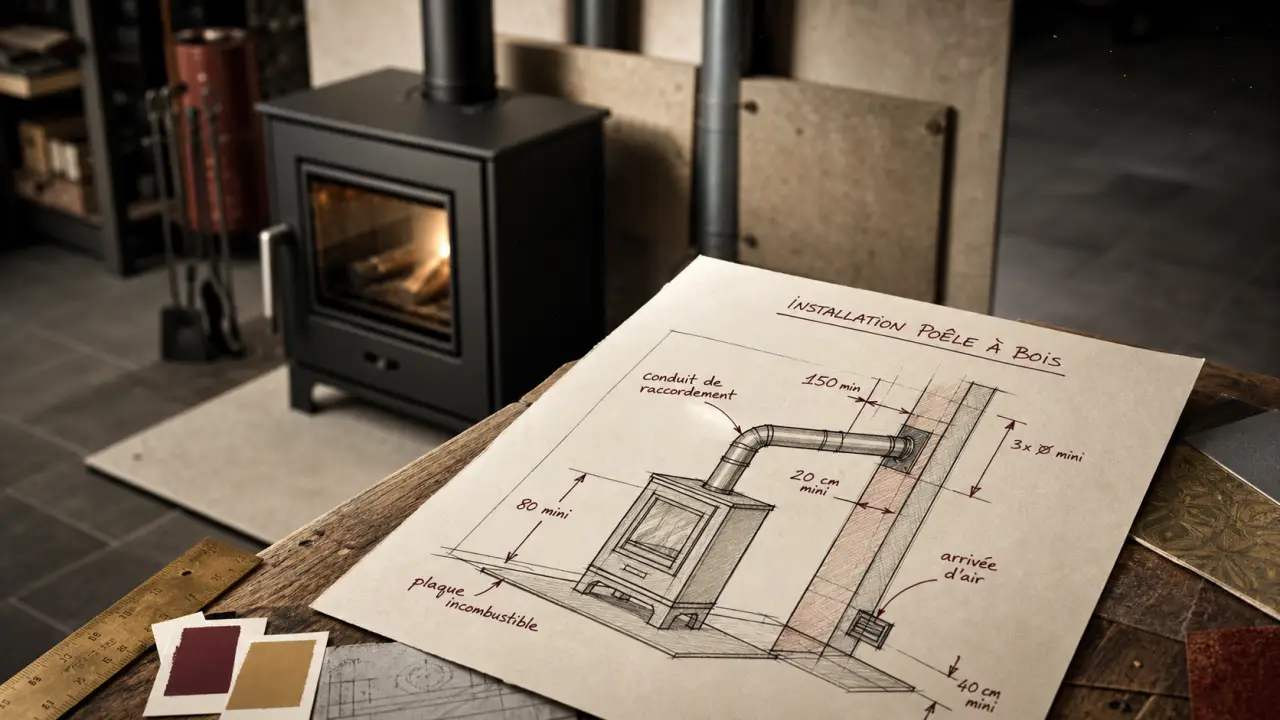

Un schéma d’installation de poêle à bois sert à comprendre le trajet complet, de l’air entrant jusqu’aux fumées évacuées. Il aide aussi à repérer les points sensibles avant la pose, notamment les distances, la protection du sol et la conformité.

Table des matières

Lire un schéma d’installation de poêle à bois sans se perdre

Dans une installation classique, le poêle est placé dans la pièce de vie, sur un support adapté ou protégé. Il est relié au conduit de fumée par un conduit de raccordement visible, souvent composé de tuyaux émaillés, d’un té de poêle, d’un coude à 90° si la configuration l’impose, ou d’un raccord spécifique selon la sortie de l’appareil. Le conduit de fumée évacue ensuite les fumées vers l’extérieur, le plus souvent en toiture.

Élément du schéma	Rôle dans l’installation	Point à vérifier
Poêle à bois	Produit la chaleur et reçoit le combustible	Poids, puissance, notice fabricant, sortie dessus ou arrière
Conduit de raccordement	Relie le poêle au conduit de fumée	Trajet, assemblage, compatibilité des composants
Conduit de fumée	Évacue les fumées vers l’extérieur	Étanchéité, conformité, éventuel tubage
Arrivée d’air	Apporte l’air nécessaire à la combustion	Présence, dimensionnement, absence d’obstruction
Plaque incombustible	Protège le sol sensible à la chaleur	Débord devant et sur les côtés du poêle

Le principe à retenir : un parcours continu et maîtrisé

Le schéma ne doit pas être lu comme une simple liste de pièces. Il décrit un enchaînement précis : l’air entre, le bois brûle, les fumées montent, la chaleur se diffuse, et les matériaux proches restent protégés. Chaque élément dépend du précédent. Si l’un d’eux est mal dimensionné, comme une arrivée d’air insuffisante ou un conduit existant non vérifié, la sécurité et le rendement se dégradent.

Cette lecture en chaîne aide à raisonner comme un installateur. On ne valide pas seulement le poêle, on valide aussi la circulation de l’air, l’évacuation des fumées et la gestion de la chaleur. C’est ce regard global qui évite les erreurs de montage les plus courantes.

Emplacement du poêle : sol, murs et distances de sécurité

L’emplacement influe autant sur le confort que sur la sécurité. Un poêle trop proche d’un meuble, d’une cloison combustible ou d’un passage fréquent pose rapidement problème. À l’inverse, un appareil bien positionné dans la zone de vie, avec un accès simple au conduit et un dégagement suffisant autour de ses faces de rayonnement, fonctionne plus sereinement. La question du schéma installation poêle à bois commence donc toujours par là.

Guide complet de la norme NF DTU 24.1 pour vos conduits de fumée — Découvrez les règles essentielles et les exigences techniques pour la réalisation et la conformité de vos conduits de fumée.

Vérifier le sol avant de poser l’appareil

Le poids d’un poêle varie fortement. Une finition fonte ou acier peut tourner autour de 100 kg, tandis qu’un modèle avec manteau accumulateur peut atteindre 300 kg. Le plancher doit donc supporter la charge, surtout dans une maison ancienne, à l’étage ou sur un sol rénové. En cas de doute, mieux vaut demander un avis professionnel avant toute pose.

Si le sol est sensible à la chaleur ou combustible, une plaque incombustible devient nécessaire. Elle protège le revêtement contre les projections, les braises et le rayonnement. On rencontre souvent des repères pratiques comme 50 cm devant le poêle et 20 cm sur les côtés pour la protection au sol, mais la notice de l’appareil et la configuration réelle restent prioritaires.

Respecter les écarts autour du poêle

La distance de sécurité dépend de l’appareil, de ses parois, du type de mur et des prescriptions du fabricant. Une distance généralement indiquée devant le poêle est de 80 cm, notamment pour limiter les risques liés au rayonnement et à l’ouverture de la porte. Sur les côtés et à l’arrière, il faut toujours vérifier la notice, car les écarts peuvent varier selon la conception du poêle.

Autour de l’appareil, il faut aussi garder des marges de circulation et éviter les meubles qui accumulent la chaleur. Les rideaux, les canapés, les étagères et les éléments en bois doivent rester à distance. Les murs proches méritent une vérification simple : pierre, plâtre, bois ou doublage isolé ne se comportent pas de la même manière face à la chaleur.

Raccordement au conduit de fumée : les configurations à connaître

Le raccordement est la partie la plus visible du schéma, mais aussi l’une des plus sensibles. Il dépend de la sortie du poêle, du positionnement du conduit et de l’existence ou non d’une cheminée utilisable. Les exemples techniques utilisent parfois des repères comme R1/R2/R3/O pour les conduits de raccordement, A/B/C/D/E/F pour les conduits de cheminée, ou encore 10/11/12/13/14/15 pour les points de raccordement. Pour un particulier, l’important est surtout de comprendre la logique du montage.

Sortie par le dessus ou sortie par l’arrière

Une sortie par le dessus favorise souvent un trajet plus direct vers le conduit de fumée. Elle limite les changements de direction et facilite la montée des fumées. Une sortie par l’arrière peut être utile lorsque le conduit est situé derrière l’appareil ou lorsque l’esthétique recherchée impose un raccordement plus discret. Dans ce cas, le tracé doit rester cohérent, avec des composants adaptés et un cheminement lisible.

Un coude à 90° peut apparaître dans certains montages, mais il ne doit pas devenir une solution de facilité répétée. Plus le trajet est simple, plus le tirage reste facile à maîtriser. Les tuyaux émaillés, le té de poêle, le tuyau coulissant ou le raccord anti-bistre sont choisis selon le montage, l’orientation et la nature du conduit. Le bon choix dépend donc de la configuration réelle, pas d’une règle unique.

Conduit existant : vérification, étanchéité et tubage

Lorsqu’une maison possède déjà un conduit de cheminée, il ne suffit pas de raccorder le poêle dessus. Le conduit doit être vérifié : état intérieur, étanchéité, compatibilité avec un usage bois, absence d’obstruction et conformité au DTU 24.1. Selon le cas, un tubage peut être nécessaire pour sécuriser l’évacuation des fumées et adapter le conduit au nouvel appareil.

Le raccord anti-bistre est souvent cité dans les configurations où les condensats et les dépôts peuvent poser problème. Le bistre est très inflammable et apparaît plus facilement lorsque la combustion ou l’évacuation des fumées est mal gérée. Un montage cohérent, un bois sec, un conduit adapté et un bon tirage limitent ce risque. Ici, la qualité des pièces compte autant que leur assemblage.

Normes, arrivée d’air et mise en service : les contrôles à ne pas bâcler

L’installation d’un poêle à bois est encadrée par le DTU 24.1, référence centrale pour les conduits de fumée et les règles de mise en œuvre. Même quand le schéma semble clair, la conformité ne s’improvise pas. Elle dépend de détails techniques qui échappent souvent à l’œil non formé, surtout dans une maison rénovée ou très étanche.

L’arrivée d’air, un élément séparé mais indispensable

Un poêle a besoin d’air pour brûler correctement. Dans une maison bien isolée ou rénovée, l’arrivée d’air devient un point décisif. Si l’air manque, la combustion se dégrade, le tirage peut devenir instable et les fumées peuvent mal être évacuées. Le schéma doit donc toujours prévoir ce flux, soit par une arrivée dédiée, soit par une solution conforme à la configuration du logement.

Il faut aussi tenir compte des autres équipements de la maison. Une ventilation, une hotte puissante ou une pièce très étanche peuvent perturber les pressions. C’est ce type d’interaction qui justifie une lecture globale du projet avant la pose. On évite ainsi un appareil bien choisi mais mal alimenté en air.

Premier allumage et vérifications finales

Le premier allumage n’est pas une simple formalité. Il permet d’observer le comportement du poêle, la montée en température, le tirage et l’absence de fumée anormale. Avant cette étape, il faut avoir validé le raccordement, les distances de sécurité, la protection du sol, l’arrivée d’air et l’état du conduit. Cette vérification limite les mauvaises surprises dès les premières flambées.

Relire la notice du fabricant et les prescriptions de pose.
Contrôler les distances aux matériaux combustibles.
Vérifier la stabilité de l’appareil et la résistance du support.
Confirmer l’étanchéité et la conformité du conduit de fumée.
S’assurer que l’arrivée d’air fonctionne correctement.
Effectuer un premier allumage progressif, sous surveillance.

Budget, aides et intérêt d’un installateur compétent

Le coût d’une installation ne se limite pas au prix du poêle. Il peut inclure la création ou l’adaptation du conduit, le tubage, la plaque incombustible, les accessoires de raccordement, la main-d’œuvre et les finitions. Une installation simple sur conduit existant conforme ne représente pas le même budget qu’une création complète avec traversée de plancher et sortie en toiture.

Ce qui fait varier le prix

Les principaux postes de dépense dépendent de la configuration du logement. Un conduit existant à vérifier peut réduire les travaux, mais seulement s’il reste exploitable. À l’inverse, un conduit à créer, un plancher fragile, un mur combustible proche ou une arrivée d’air à aménager peuvent augmenter le coût. Le choix du poêle compte aussi : masse, habillage, puissance, sortie de fumée et accessoires compatibles.

Des aides peuvent exister lorsque l’installation répond aux conditions requises. MaPrimeRénov’ est mentionnée avec un plafond pouvant aller jusqu’à 2500€, et les CEE, Certificats d’Économie d’Énergie, peuvent également entrer dans le financement. La TVA réduite à 5,5% est aussi citée pour l’installation dans les cas éligibles. Les conditions évoluent selon le logement, les revenus, l’équipement et le professionnel choisi.

Pourquoi faire appel à un professionnel RGE

Faire poser un poêle à bois par un installateur compétent n’est pas seulement une question de confort. C’est souvent la meilleure manière de sécuriser le dimensionnement, le raccordement, le respect du DTU 24.1 et la mise en service. Un professionnel RGE peut aussi être nécessaire pour accéder à certaines aides financières.

Avant de signer, demandez un devis détaillé précisant l’appareil, le type de conduit de raccordement, les travaux sur le conduit de fumée, l’éventuel tubage, la protection du sol, l’arrivée d’air et les contrôles prévus. Un bon schéma d’installation de poêle à bois devient alors un outil de dialogue : il permet de comprendre ce qui est proposé, de comparer les solutions et d’éviter les zones floues avant le début du chantier.
